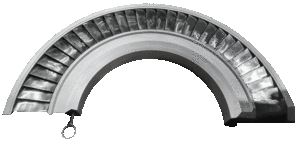

Диафрагма БТ-197341

Диафрагма  БТ-197341

Диафрагма цилиндра среднего давления для турбины Т250/300-240

Тело диафрагмы изготовлено из стали 20;

Лопатки изготовлены из стали 20Х13, откованы и термообработаны согласно ГОСТ 5632-72;

Бандаж изготовлен из стали 12Х13;

Обод изготовлен из стали 20;

Шпонки изготовлены из стали 25Х1МФ;

Винт изготовлен из стали 20;

Сварка, обработка и сборка производилась согласно инструкции И80-72.
